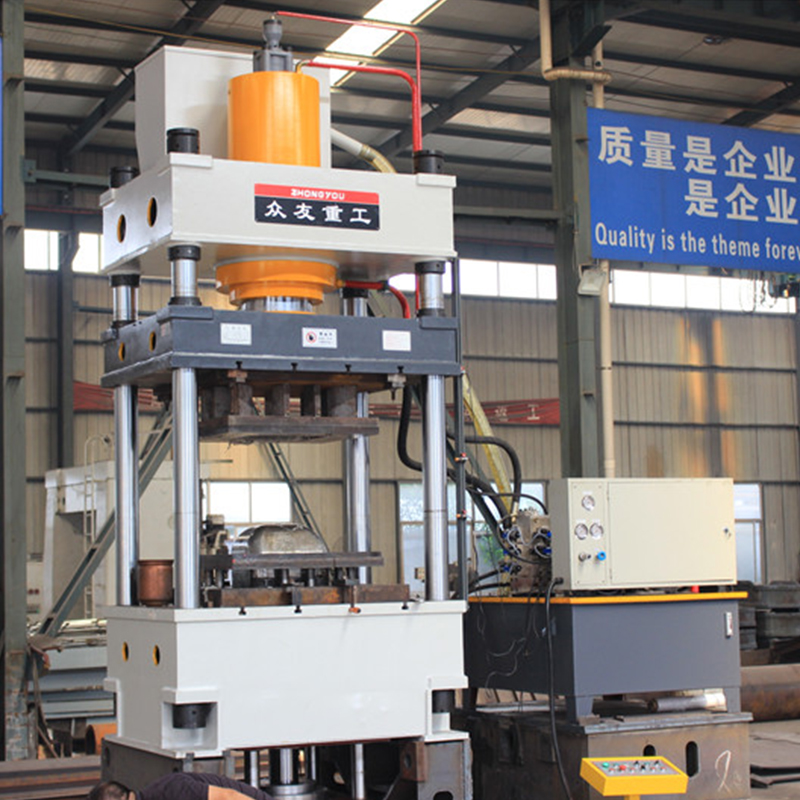

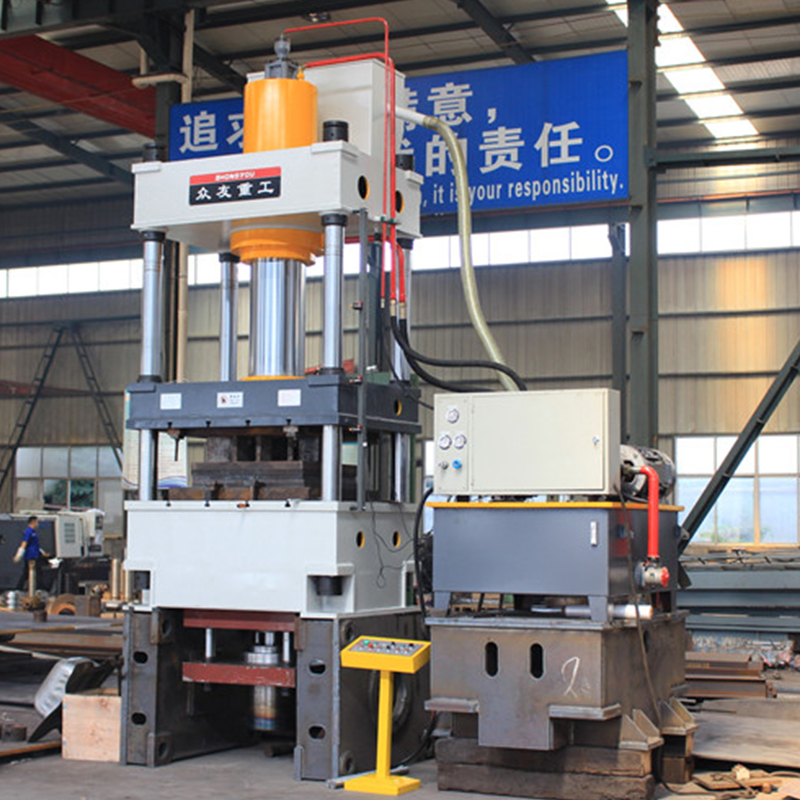

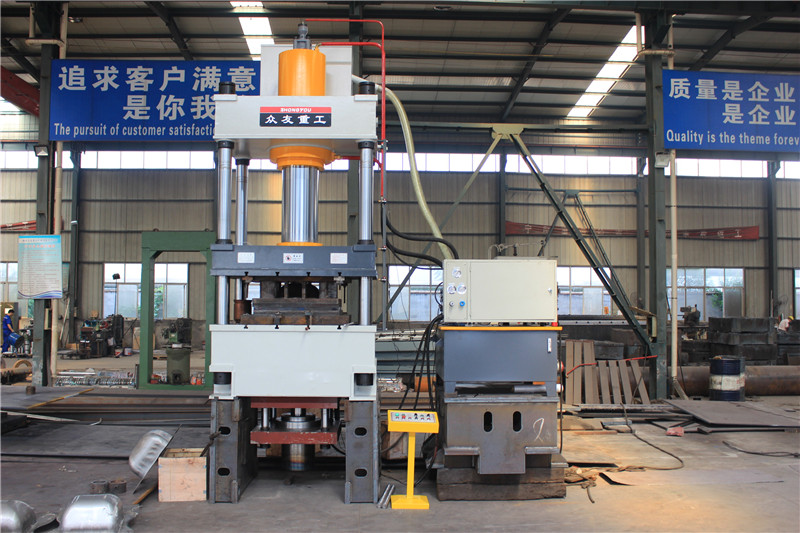

315吨四柱猪槽拉伸液压机 315T金属拉伸成型液压机

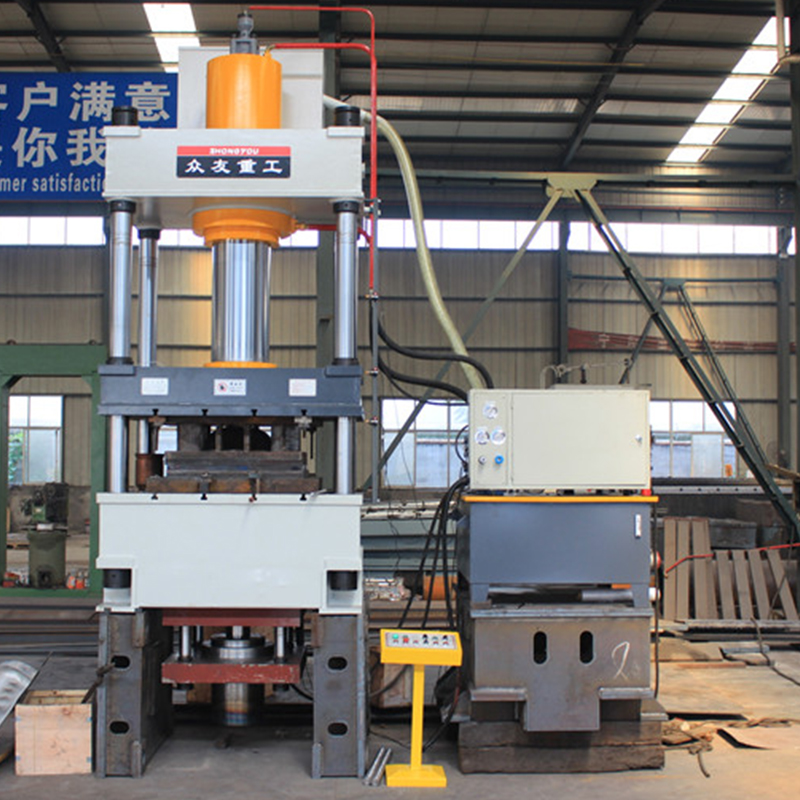

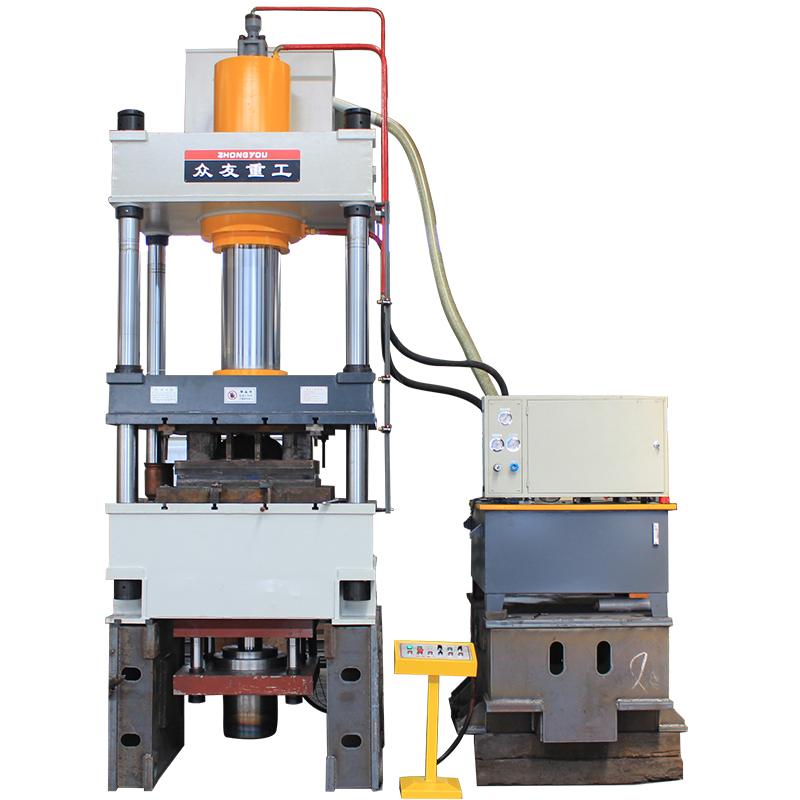

315吨四柱猪槽拉伸液压机
315吨四柱猪槽拉伸液压机
315吨四柱猪槽拉伸液压机
315吨四柱猪槽拉伸液压机
315吨四柱猪槽拉伸液压机
315吨四柱猪槽拉伸液压机
315吨四柱猪槽拉伸液压机
315吨四柱猪槽拉伸液压机

拉伸液压机可用于矫正、压装、打包、压块和压板等。还可用于轴类零件的压制工艺,型材的校准、扣压、压装工艺以及板材零件的弯曲、定型、压印、套型、拉伸、可塑性材料

在线订购
产品详情


产品详情

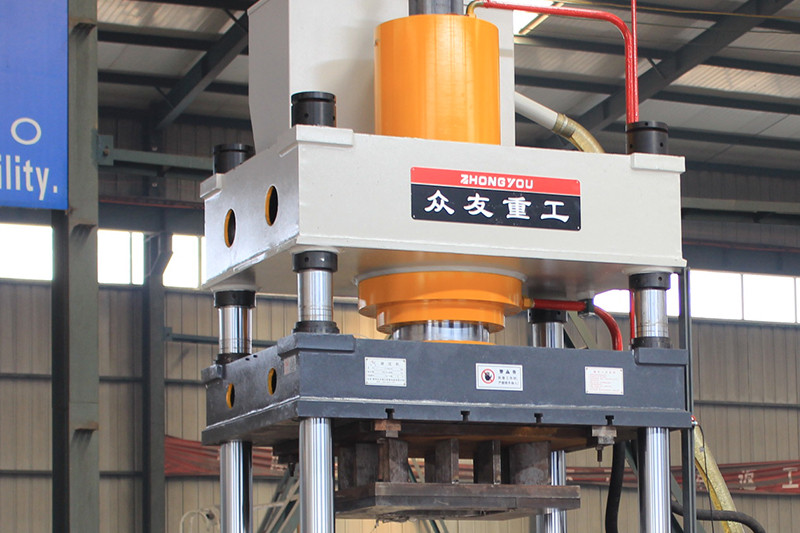

315吨四柱猪槽拉伸液压机机身采用三梁四柱式结构,上梁、工作台通过立柱和紧固螺母、调整螺母结合成一个固定机架,机架精度靠调节螺母调整,具有良好的强度、刚度和精度保持性。同时上梁、工作台、滑块等大件为钢板焊接件,经计算机优化设计,其强度、刚性、结构、防变形性等均满足标准和使用要求,且有充裕的安全系数;采用二氧化碳气体保护焊加手工电弧焊焊接,焊接质量达到要求,通过物理震动处理消除变形内应力


机身

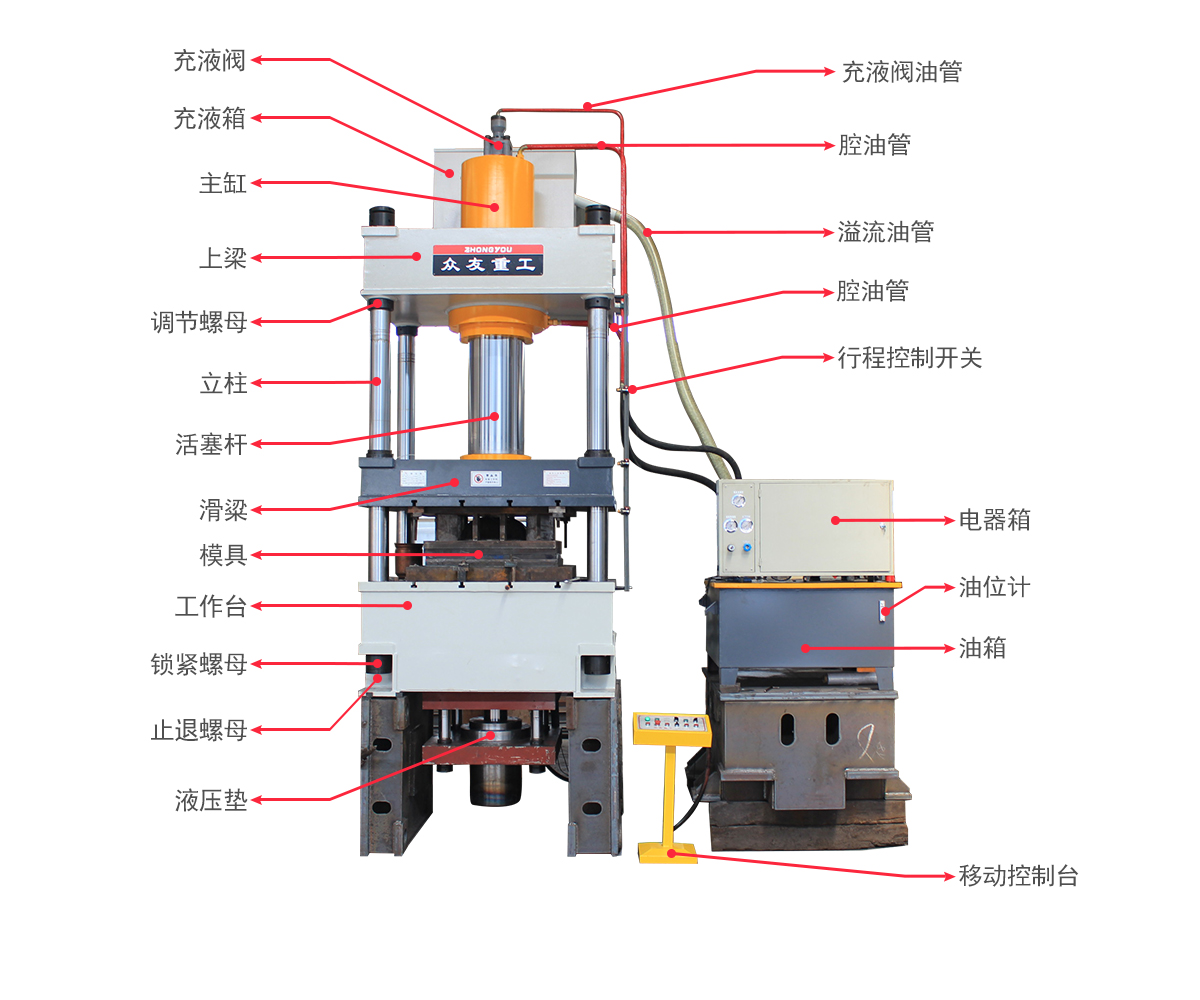

315吨四柱猪槽拉伸液压机机身由上横梁、滑块、工作台、立柱等组成,上横梁,工作台通过立柱和螺母构成封闭框架,机身刚性和精度保持性好。滑块沿立柱做上下运动,立柱导套材料采用复合材料,以提高许用面压力,减小摩擦力,立柱材料采用的45#钢件,经表面淬火并镀硬铬处理,提高耐磨与耐用度

压制缸

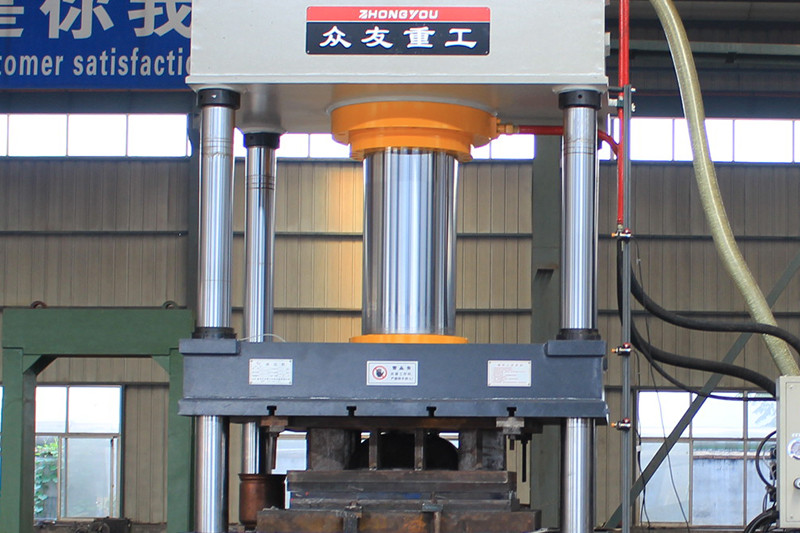

315吨四柱猪槽拉伸液压机压制吨位由单缸实现。活塞杆通过连接法兰与滑块相连接。缸体材料为优质45#锻钢,保证材质均匀;活塞杆表面中频淬火处理。主缸密封件采用进口密封圈,确保密封可靠

液压系统

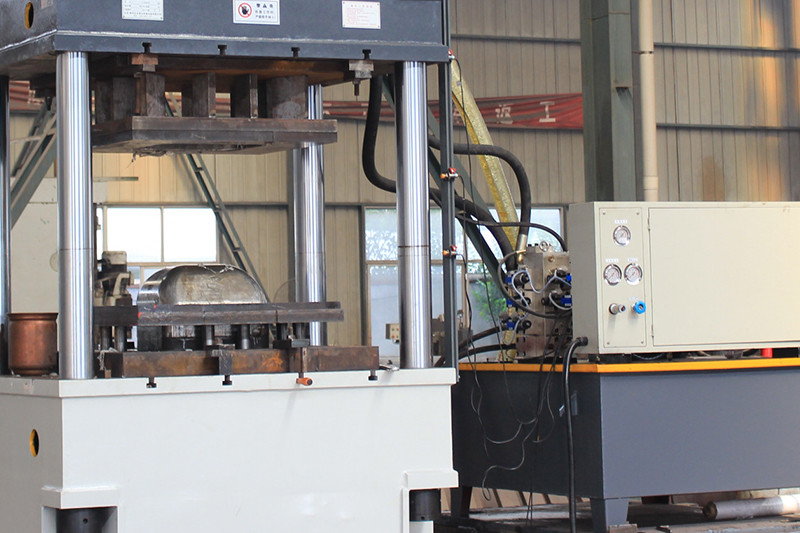

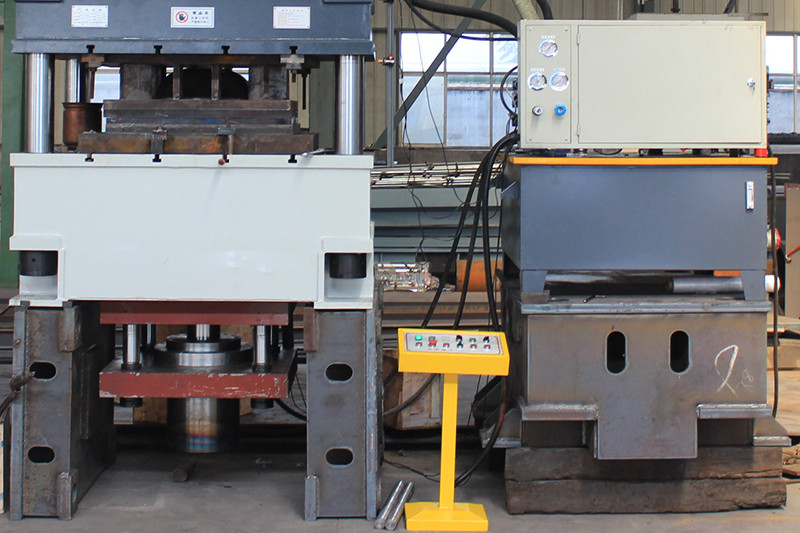

315吨四柱猪槽拉伸液压机采用大流量插装阀,在泵的进油口设吸油滤器,以防杂质进入液压系统,以确保油路的正常运行;系统中有油温油位显示、空气滤清等装置;油箱为钢板焊接结构,底部备有放油和排污的螺塞;插入式液压专用电机,降低车间噪音


产品特点

1、机身为四柱式结构,受力件经优化设计,外形美观,经济适用

2、充液箱容积增大,保证快速充液,减少上压时间。增大散热面积,降低油温

3、主机三梁端面模量较大,提高三梁的刚度,大大延长了寿命

4、主缸与活塞杆均采用优质锻件,提高了可靠性

5、主杆采用四螺母结构,提高了预紧性能,能长期保持精度的稳定性

6、活塞杆与立柱表面,采用淬火,镀硬铬,提高了耐磨性,防止表面腐蚀划伤

7、采用先进的插装阀,结构紧凑,减少了管路连接,提高了系统的密封性,减少渗漏

8、动力系统采用浸油立式泵组。减少噪音,吸油效果好,提高了泵的寿命

9、压力表采用耐震压力表,并安有压力表节门,便于维修

10、主缸密封采用进口货国内优选件

11、电气控制系统有继电器和PLC二种控制方案供选择,由PLC控制的电气系统、工作灵敏可靠,柔性好;操作按钮集中于面板并设有活动按钮站,操作方便;具有调整,双手单次循环二种操作方式

12、滑块可实现定程、定压两种控制方式,具有保压、延时等功能;工作压力,行程大小可根据工艺需要在规定范围内可调


YQ32系列三梁四柱液压机
项目 200t-BK 250t 250t-K 315t-A 315t-B 315t-C 315t-D 500t-A 500t-B
液体压力Mpa 25 25 25 25 25 25 25 25 25
滑块有效行程mm 600 400 600 400 600 600 800 600 800
开口高度mm 1000 800 1000 700 1000 1000 1250 1000 1500
工作台有效面积 800*800 800*800 800*800 700*700 800*800 1000*1000 1260*1160 1500*1500 2500*1400
空程下降速度mm/s 190 32 160 60 60 80 100 100 120
压制速度mm/s 12-18 8-15 8-15 7 6 6 6-12 8-12 8-12
回程速度mm/s 100 26 70 60 60 60 60 80 80
电机功率KW 11 15 15 15 15 15 22 37 37
顶出力t 50 50 50 50 50 63 63 100 100
顶出行程mm 300 300 300 300 300 300 300 300 350



YQ32系列三梁四柱液压机
项目 630t-A 630t-B 630t-C 800t 1000t 1250t 1600t 2000t
液体压力Mpa 25 25 25 25 25 25 25 25
滑块有效行程mm 400 900 900 900 900 900 900 900
最大开口高度mm 1200 1500 1500 1500 1500 1600 1600 1600
工作台有效面积 1200*1000 1600*1000 2200*1600 1500*1500 1500*1500 1700*1600 2000*1600 2000*2000
空程下降速度mm/s 100 100 100 100 80 80 80 80
压制速度mm/s 5-12 5-12 5-12 5-12 10 6-10 6-10 6-10
回程速度mm/s 60 60 60 60 50 45 40 40
电机功率KW 45 45 45 37*2 37*2 37*2 37*2 45*2
顶出力t 100 100 100 125 125 200 200 250
顶出行程mm 350 350 350 350 350 450 450 450
