    产品中心 > 200吨油压机 >

    200吨三梁四柱油压机 200T金属拉伸油压机

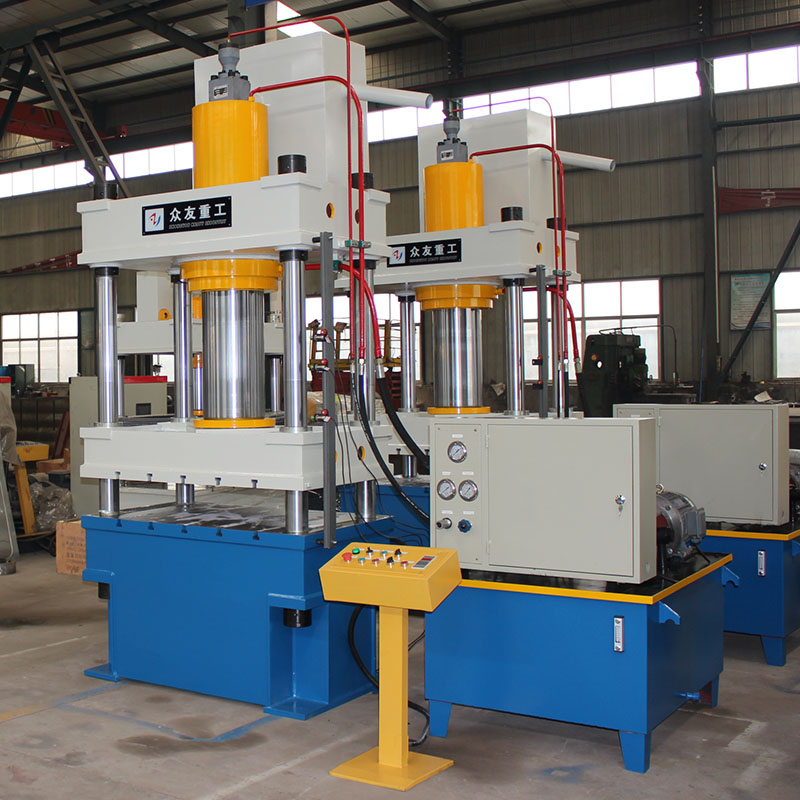

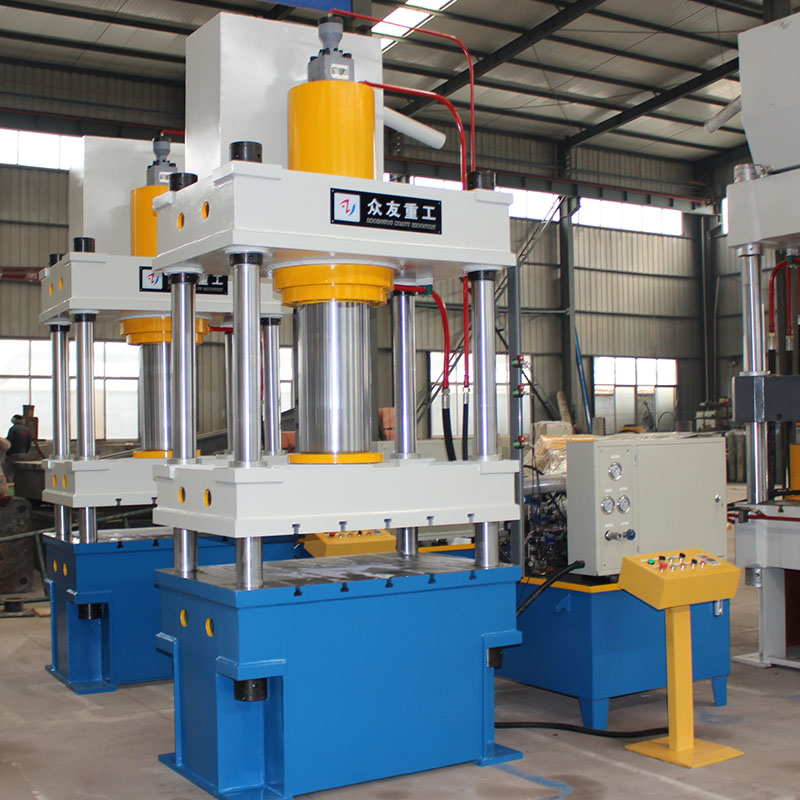

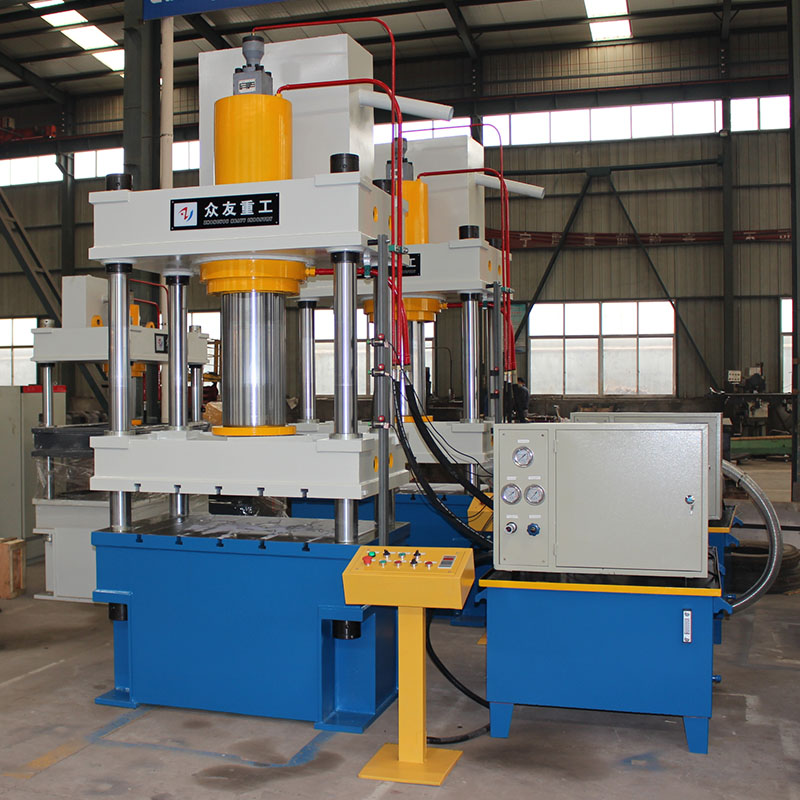

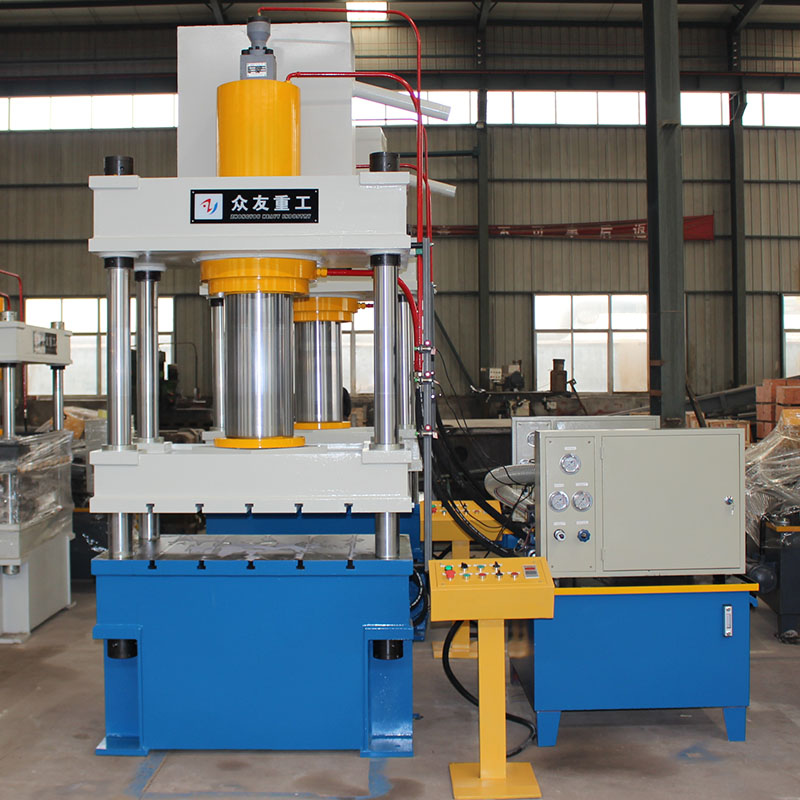

    200吨三梁四柱液压机
    200吨三梁四柱液压机
    200吨三梁四柱液压机
    200吨三梁四柱液压机
    200吨三梁四柱液压机
    200吨三梁四柱液压机
    200吨三梁四柱液压机
    200吨三梁四柱液压机
    200吨三梁四柱液压机
    200吨三梁四柱液压机

    三梁四柱油压机适用于各种可塑性材料的压制工艺,如冲压、弯曲、翻边、薄板件的拉伸、成型、冲裁、弯曲等。也可从事于校正、压装、砂轮成型、塑料制品及粉末制品的压制成型

    tags:

    在线订购
    产品详情


    产品介绍

    200吨三梁四柱油压机主机采用三梁四柱式结构,具有操作简便、工作可靠,并可根据具体成型工艺要求增加相应的辅助装置,以适应较为复杂零件的生产。三梁四柱油压机结构简单经济实用,它由上横梁,滑块,工作台,立柱,主缸,液压动力系统及电器系统等部件组成。它的显著特点是工作空间宽敞,整机结构简单,工艺性较好。机身由上横梁,活动横梁,工作台和四根立柱组成,工作缸安装在上横梁内,活动横梁与工作缸的活塞联接成一整体,以立柱为导向做上下运动,并传递工作缸的内产生力量,对制件进行压力加工


    组成部分

    200吨三梁四柱油压机由主机及控制机构两大部分组成,通过管路及电气装置联系起来构成整体。主机部分包括机身、主缸、限程装置等。控制机构包括液压泵站(动力系统)、电器箱、移动操纵台等组成

    1、机身

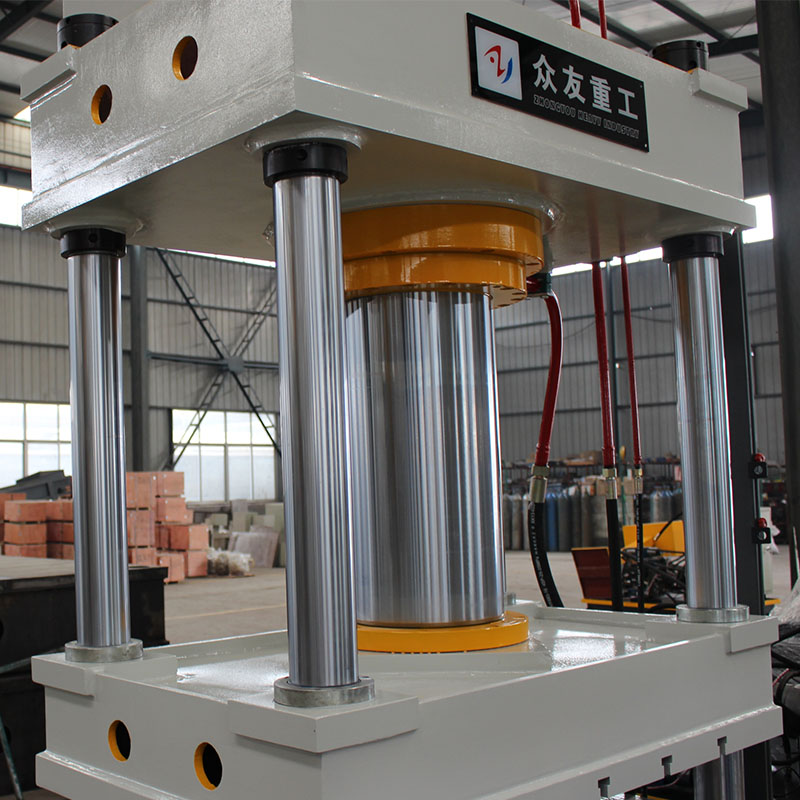

    主机,机身采用三梁四柱式结构:它由上、下横梁、滑块、工作台、立柱、主缸、液压动力系统及电器系统等部件组成

    2、主缸

    主缸缸体固定于台面。活塞下端用联结法兰、螺栓与滑块联接,活塞头部之材料为铸铁,作导向用。活塞头部按有方向相反的YX型密封圈,在活塞杆上装有O型密封圈,将缸内分成两个油腔缸上装有导向套,导向套的外圆上装O型密封圈,借助法兰及螺栓锁紧,以保证缸口密封。在缸口法兰上装有防尘圈,以保证活塞杆的防尘

    3、液压站

    液压泵由油箱、轴向柱塞泵、电动机、二通插装阀、滤油器、空气滤清器组成

    油箱为Q235钢板焊接接件,前端装有压力表,以便观察压力和调节压力之用。在压力表支架下部装有液位计,以观察液位用。在油泵的吸油口装有吸油滤油器,以保证泵、液压系统的清洁。在油箱的面板上装有空气滤清器,以过滤空气



    产品特点

    1本机采用液压传动,高度专业整体阀块,超大流量通径,使系统压力损失少,密封性能好

    2、插装阀、电液比例阀的使用和独特的油路设计使液压系统完美无缺,即使在长期大负荷的情况下工作,系统也不会出现力不从心的现象

    3、系统设计预泄荷装置,大程度消除了液压冲击

    4、先进的快速装置,确保用户的生产需求

    5、电器部分采用进口PLC全自动控制系统,抗干扰能力强、故障率低

    6、机体采用整体钢结构,强度高,稳定性好,不需要安装地脚螺钉


    YQ32系列三梁四柱油压机
    项目 200t-BK 250t 250t-K 315t-A 315t-B 315t-C 315t-D 500t-A 500t-B
    液体压力Mpa 25 25 25 25 25 25 25 25 25
    滑块有效行程mm 600 400 600 400 600 600 800 600 800
    开口高度mm 1000 800 1000 700 1000 1000 1250 1000 1500
    工作台有效面积 800*800 800*800 800*800 700*700 800*800 1000*1000 1260*1160 1500*1500 2500*1400
    空程下降速度mm/s 190 32 160 60 60 80 100 100 120
    压制速度mm/s 12-18 8-15 8-15 7 6 6 6-12 8-12 8-12
    回程速度mm/s 100 26 70 60 60 60 60 80 80
    电机功率KW 11 15 15 15 15 15 22 37 37
    顶出力t 50 50 50 50 50 63 63 100 100
    顶出行程mm 300 300 300 300 300 300 300 300 350



    YQ32系列三梁四柱油压机
    项目 630t-A 630t-B 630t-C 800t 1000t 1250t 1600t 2000t
    液体压力Mpa 25 25 25 25 25 25 25 25
    滑块有效行程mm 400 900 900 900 900 900 900 900
    最大开口高度mm 1200 1500 1500 1500 1500 1600 1600 1600
    工作台有效面积 1200*1000 1600*1000 2200*1600 1500*1500 1500*1500 1700*1600 2000*1600 2000*2000
    空程下降速度mm/s 100 100 100 100 80 80 80 80
    压制速度mm/s 5-12 5-12 5-12 5-12 10 6-10 6-10 6-10
    回程速度mm/s 60 60 60 60 50 45 40 40
    电机功率KW 45 45 45 37*2 37*2 37*2 37*2 45*2
    顶出力t 100 100 100 125 125 200 200 250
    顶出行程mm 350 350 350 350 350 450 450 450


    滕州众友重工机械设备有限公司是我国油压机、压力机专业生产企业之一, 公司拥有大型落地镗铣床、重型车床、铣床刨床等设备,工艺装备先进,专业生产常规油压机、四柱油压机、小型油压机、单臂油压机、多功能油压机、框式油压机、龙门油压机、卧式油压机、三梁四柱油压机各类油压机及汽保设备。公司与多家国有大型企业、独资合资及民营企业服务配套数十台,深受用户欢迎



    1.关于质量,你们如何控制质量呢?
     滕州众友重工机械设备有限公司有16年的油压机生产经验。整机检测100%合格后准予出厂。
    2.关于交货货期
    通常是3-60天。根据您的需求,量身定制油压机设计方案。
    3.是否提供技术支持?
    众友重工油压机,72小时内免费提供设计方案。
    4.你们的产品有资质认证吗?
    我们的产品我公司已通过国内ISO质量管理体系认证、欧盟CE认证、SGS等多项认证,拥有多项产品创新 专利及荣誉证书。
    5.滕州众友重工的优势
    我们拥有自主厂房,自主品牌,16年的生产经验,完善的售前售后服务,工人生产经验丰富,原料源于 大品牌,产品质量有保障,价格优惠
    6.滕州众友重工油压机厂家地址
    山东省滕州市经济开发区兴业北路219号


    联系我们:13562463338

    ※ 本网站的图片、价格仅供参考,具体以实物为准。欢迎来电来函咨询
