    200吨多功能四柱油压机 200T拉伸油压机

    200吨多功能四柱液压机
    200吨多功能四柱液压机
    200吨多功能四柱液压机
    200吨多功能四柱液压机
    200吨多功能四柱液压机
    200吨多功能四柱液压机
    200吨多功能四柱液压机
    200吨多功能四柱液压机
    200吨多功能四柱液压机
    200吨多功能四柱液压机

    三梁四柱油压机广泛适用于紧固件厂、汽车维修、五金行业、车件公司、矿业、电子元件、表带、首饰、灯饰、照明、手机外壳、泵业、电器设备等行业

    tags:

    在线订购
    产品详情

    产品介绍

    200吨多功能四柱油压机主机采用三梁四柱式结构,具有操作简便、工作可靠,并可根据具体成型工艺要求增加相应的辅助装置,以适应较为复杂零件的生产。三梁四柱油压机结构简单经济实用,它由上横梁,滑块,工作台,立柱,主缸,液压动力系统及电器系统等部件组成。它的显著特点是工作空间宽敞,整机结构简单,工艺性较好。机身由上横梁,活动横梁,工作台和四根立柱组成,工作缸安装在上横梁内,活动横梁与工作缸的活塞联接成一整体,以立柱为导向做上下运动,并传递工作缸的内产生力量,对制件进行压力加工


    组成部分

    200吨多功能四柱油压机由主机及控制机构两大部分组成,通过管路及电气装置联系起来构成整体。主机部分包括机身、主缸、限程装置等。控制机构包括液压泵站(动力系统)、电器箱、移动操纵台等组成

    1、机身

    主机,机身采用三梁四柱式结构:它由上、下横梁、滑块、工作台、立柱、主缸、液压动力系统及电器系统等部件组成

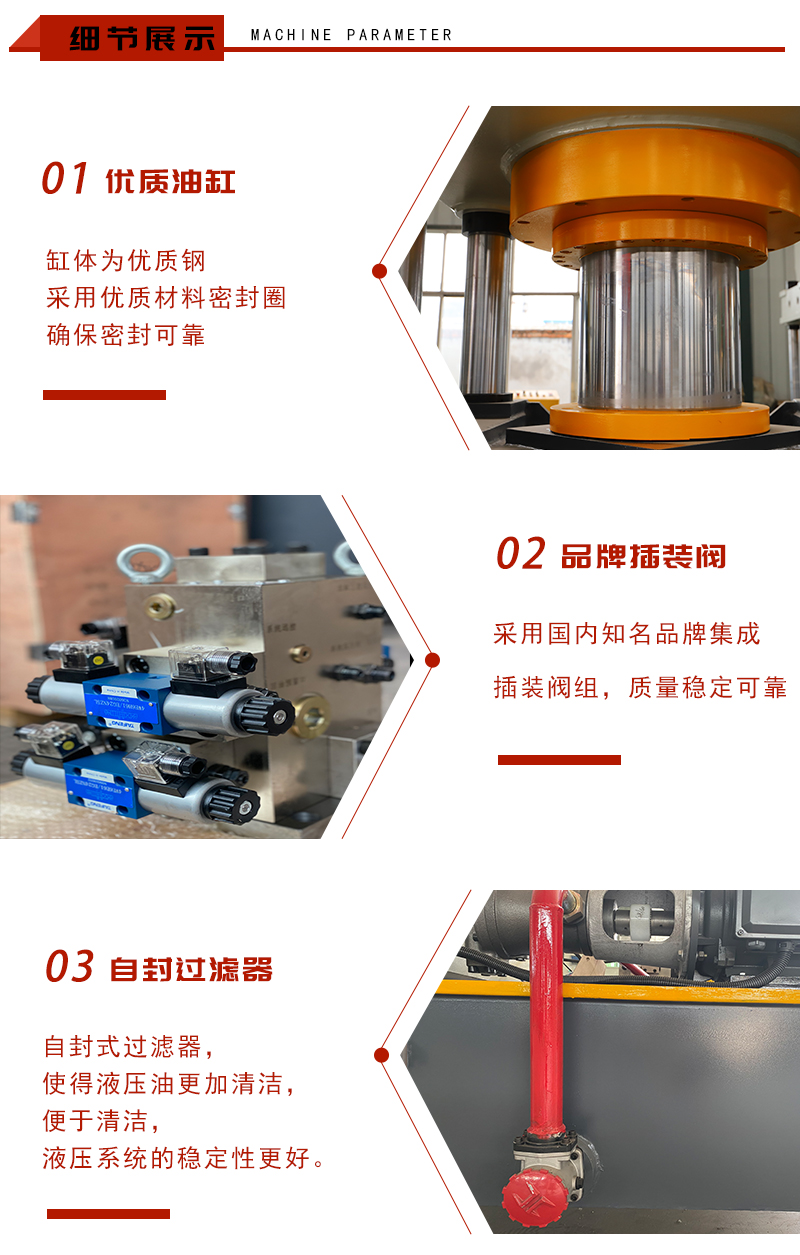

    2、主缸

    主缸缸体固定于台面。活塞下端用联结法兰、螺栓与滑块联接,活塞头部之材料为铸铁,作导向用。活塞头部按有方向相反的YX型密封圈,在活塞杆上装有O型密封圈,将缸内分成两个油腔缸上装有导向套,导向套的外圆上装O型密封圈,借助法兰及螺栓锁紧,以保证缸口密封。在缸口法兰上装有防尘圈,以保证活塞杆的防尘

    3、液压站

    液压泵由油箱、轴向柱塞泵、电动机、二通插装阀、滤油器、空气滤清器组成

    油箱为Q235钢板焊接接件,前端装有压力表,以便观察压力和调节压力之用。在压力表支架下部装有液位计,以观察液位用。在油泵的吸油口装有吸油滤油器,以保证泵、液压系统的清洁。在油箱的面板上装有空气滤清器,以过滤空气

    产品特点

    1200吨多功能四柱油压机采用液压传动,高度专业整体阀块,超大流量通径,使系统压力损失少,密封性能好

    2、插装阀、电液比例阀的使用和独特的油路设计使液压系统完美无缺,即使在长期大负荷的情况下工作,系统也不会出现力不从心的现象

    3、系统设计预泄荷装置,大程度消除了液压冲击

    4、先进的快速装置,确保用户的生产需求

    5、电器部分采用进口PLC全自动控制系统,抗干扰能力强、故障率低

    6、200吨多功能四柱油压机机体采用整体钢结构,强度高,稳定性好,不需要安装地脚螺钉


    YQ32系列三梁四柱油压机
    项目 100T-A 100T-B 160T 200T-A 200T-A 315T-A 315T-B
    液体压力Mpa 25 25 25 25 25 25 25
    滑块有效行程mm 500 600 600 700 600 800 600
    开口高度mm 800 900 900 1200 900 1250 1000
    工作台有效面积 630*550 750*700 660*600 1000*1000 800*800 1260*1160 800*800
    空程下降速度mm/s 100 100 100 100 100 120 120
    压制速度mm/s 5-10 5-15 5-10 5-10 5-10 8-15 8-15
    回程速度mm/s 90 90 90 90 90 90 90
    电机功率KW 5.5 5.5 7.5 7.5 7.5 22 15
    顶出力t 200 200 400 400 400 630 630
    顶出行程mm 200 200 200 220 220 300 300

    YQ32系列三梁四柱油压机
    项目 400T 500T 630t 800T 1000T 1250t 1600t
    液体压力Mpa 25 25 25 25 25 25 25
    滑块有效行程mm 800 900 900 1000 900 900 1000
    最大开口高度mm 1250 1500 1500 1800 1600 1600 1800
    工作台有效面积 1260*1160 1400*1400 1600*1600 1500*1500 1500*1500 1800*1600 1600*1600
    空程下降速度mm/s 120 150 150 160 160 160 180
    压制速度mm/s 5-12 5-12 5-12 5-12 10 6-10 6-10
    回程速度mm/s 90 120 120 120 140 140 140
    电机功率KW 45 45 45 37*2 37*2 37*2 37*2
    顶出力t 630 1000 1000 1000 1000 1000 1600
    顶出行程mm 300 300 350 350 350 350 350


    滕州众友重工机械设备有限公司是我国油压机、压力机专业生产企业之一, 公司拥有大型落地镗铣床、重型车床、铣床刨床等设备,工艺装备先进,专业生产常规油压机、四柱油压机、小型油压机、单臂油压机、多功能油压机、框式油压机、龙门油压机、卧式油压机、三梁四柱油压机各类油压机及汽保设备。公司与多家国有大型企业、独资合资及民营企业服务配套数十台,深受用户欢迎


    1.关于质量,你们如何控制质量呢?
     滕州众友重工机械设备有限公司有16年的油压机生产经验。整机检测100%合格后准予出厂。
    2.关于交货货期
    通常是3-60天。根据您的需求,量身定制油压机设计方案。
    3.是否提供技术支持?
    众友重工油压机,72小时内免费提供设计方案。
    4.你们的产品有资质认证吗?
    我们的产品我公司已通过国内ISO质量管理体系认证、欧盟CE认证、SGS等多项认证,拥有多项产品创新 专利及荣誉证书。
    5.滕州众友重工的优势
    我们拥有自主厂房,自主品牌,16年的生产经验,完善的售前售后服务,工人生产经验丰富,原料源于 大品牌,产品质量有保障,价格优惠
